產品簡介

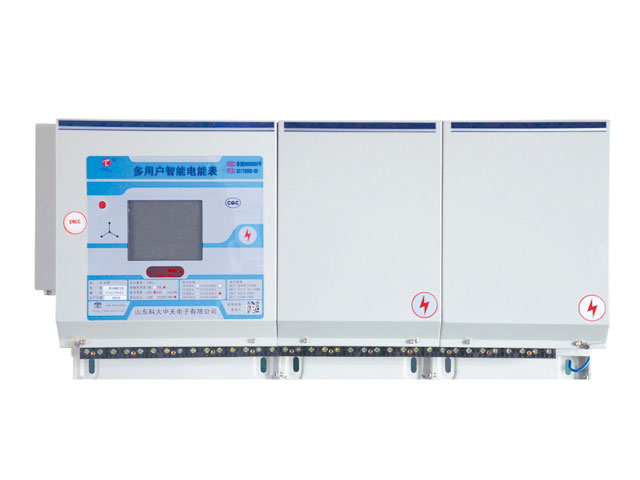

DF型多用戶電能表是一種全電子式智能化多用戶電能表，以單片微控器為核心，采用全模塊化結構，可以同時計量多個用戶的用電狀況，并獨立監控每個用戶的用電狀況，循環顯示每個用戶的累計用電電量或剩余電量。并可實現在線及無線通訊方式管理。能做到分戶檢測、集中安裝、集中管理，并從根本_上杜絕了各種偷、漏電現象，減少諸多用電糾紛和用電事故。
技術指標
(直接接入式)
*工作電壓：AC3*220/380V
*標定電流：3*30(100)A/3*20(80)A/3*15(60)A/3*10(40)A
*準確度等級：1級
*啟動電流：0.4%lb/0.5%Ib
*自身功耗：0.5w/戶
*脈沖常數：600imp/kWh，800imp/kWh
*環境溫度：-25℃~55℃
*顯示方式：液晶
(間接接入式)
*工作電壓：AC3*220/380V
*標定電流：1.5(6)A
*準確度等級：0.5S級
*啟動電流：1%oIn
*自身功耗：≤2W
*脈沖常數：5000imp/kWh
*環境溫度：-25℃~55℃
*顯示方式：液晶
技術特點
①相互獨立的 中 央 處理器：通訊、計量、顯示由不同的PIC單片機處理，保證數據處理有條不紊；
②模塊化的結構設計：縱向垂直結構設計，強弱電屏蔽隔離，避免彼此間的電磁干擾；
③可變組合的計量分組：?jiǎn)稳嗫扇我饨M合設置，可同時計量與監測單相39戶或三相13戶的用電狀態；
④人性化的顯示界面：逐戶動態掃描輸出，可顯示當前表號、單三相設置、用電量或剩余電量、當前功率以及缺相提醒；
⑤穩定靈活的通訊線路：通訊線路接入防雷模塊，有效避免浪涌大電流對設備的損壞，通訊速率靈活設置，并可支持485、TCP/IP、電話網絡、GPRS、光纖等多種傳輸方式。
功能分類
遠傳型(Y型)：具有基本計量功能，通過在線實現遠程自動抄表或手持紅外終端實現現場手動抄表。
控制型(K型)：具有預付費、過載保護等控制功能，很大提高電費回收率和用電安全性?？墒褂脤＞€通訊方式或射頻卡通訊方式進行管理。
安全型(A型)：可通過在線方式實現惡性負載識別、雙回路、三回路等安全控制。適用于公寓類用戶。
復費率(F型)：可以設置不同時期、不同時間段內的不同費率(四種費率，尖峰平谷)，具有非控型、遠控型、預付費型三種方式。
負載分類
直接接入式：10(40)A/15(60)A/20(80)A/30(100)A
安全型：10(40)A/15(60)A
二次接入式：1.5(6)A

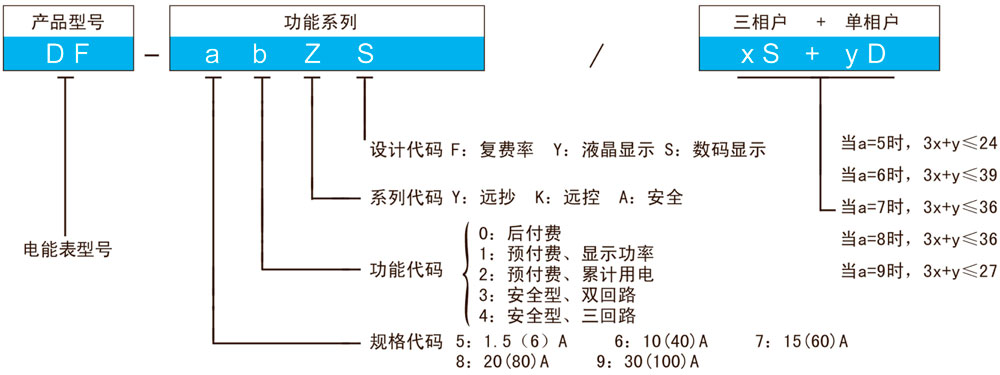

命名規則
示例：
DF-61K/5S+15D表示標定電流為10(40)A預付費多用戶電能表，可計量5個三相用戶15個單相用戶。
DF-63A/1S+10Z表示標定電流為10(40)A雙回路多用戶電能表，可計量1個三相用戶、10個雙回路用戶(10組雙回路)。
